- Srovės transformatoriai neatitinka GB20840.{1}} ir IEC60044-1 standartų
- Nominalus izoliacijos lygis:40,5/95/185kV
- Nominali antrinė srovė: 5A arba 1A
- Nominalus dažnis: 50Hz arba 60Hz
- Aplinkos temperatūra: -5 laipsnis ~+40 laipsnis
|
Įvertintas pirminis srovė (A) |
Tikslumo klasių derinys |
Nominali antrinė galia (VA) |
Trumpalaikė šiluminė srovė (kA/S) |
Nominali dinaminė srovė (kA) |
||
|
0.2 |
0.5 |
10P20 |
||||
|
20-100 |
0.2/0.2 0.2/0.5 0.5/0.5 0.2/5P20 0.5/5P20 0.25/0.5/10P20 |
10 |
15 |
15 |
200lt |
500 lt |
|
150-200 |
31.5 |
80 |
||||
|
300-500 |
31.5/2 |
|||||
|
600-1250 |
15 |
30 |
20 |
31.5/4 |
||
|
1500-2000 |
20 |
40 |
30 |
40/4 |
125 |
|
|
2500 |
20 |
40 |
20 |
|||

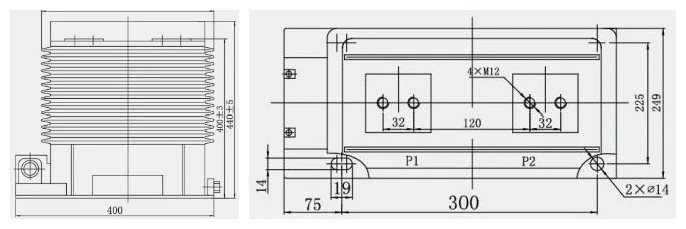

Bendro matmenų brėžinys
LZZBJ9-35/250W1G1 srovės transformatorius
LZZBJ9-35/250W1G1, vidaus vienfazis epoksidinės dervos liejimo srovės transformatorius, skirtas naudoti aukštos įtampos elektros sistemose.
Pagrindinės savybės
- Aukštos įtampos reitingas: Šis srovės transformatorius skirtas sistemoms, kurių įtampos lygis yra iki 35 kV.
- Dabartinis reitingas: Jis gali valdyti pirminę 250 A srovę, todėl tinka įvairiems pramonės ir komunaliniams tikslams.
- Izoliacija: Įrengta tvirta izoliacija, kuri atlaiko aukštą įtampą, užtikrina saugumą ir patikimumą.
- Tikslumas: Sukurtas siekiant užtikrinti tikslius matavimus ir apsaugą, būtiną efektyviam elektros sistemų veikimui.
- Statyba: Pagaminta iš patvarių medžiagų, kad būtų užtikrintas ilgalaikis veikimas net ir atšiauriomis aplinkos sąlygomis.
Programos
- Energijos paskirstymas: Naudojamas elektros pastotėse ir elektros paskirstymo tinkluose, kad būtų galima stebėti ir valdyti aukštos įtampos sroves.
- Pramonės nustatymai: Tinka didelėms pramonės įmonėms, kuriose naudojama aukštos įtampos įranga.
- Apsauga ir matavimas: Teikia svarbius duomenis apie apsaugines reles ir matavimo įrangą, užtikrinančią elektros sistemų saugumą ir efektyvumą.
- Tinklo valdymas: Padeda efektyviai valdyti elektros tinklus, matant tikslius srovės matavimus.
Privalumai
- Saugumas: padidina elektros sistemų saugą, nes pateikia tikslius srovės matavimus, kurie yra būtini, kad apsaugos įtaisai veiktų tinkamai.
- Patikimumas: Sukurtas taip, kad veiktų patikimai ilgą laiką, todėl nereikia dažnai prižiūrėti ir keisti.
- Efektyvumas: pagerina bendrą elektros energijos sistemų efektyvumą užtikrinant tikslų stebėjimą ir valdymą.
Montavimas
- Montavimas: reikalingas profesionalus montavimas dėl aukštos įtampos ir srovės lygio. Paprastai jis įrengiamas pastotėse ar kitose aukštos įtampos zonose.
